Tutorial: Smart Track Steuer an ein Stellar Kajak anbauen

Thomas erklärt die einzelnen Schritte des Einbaus im Video

1. Steuereinheit in die Aufnahmeöffnung einsetzen. Etwa 100 Grad nach links drehen bis der Stift sich vollständig versenkt. Damit ist die Einheit verbunden und fest.
2. Seilzug-Halterungen links und rechts einsetzen, mit dem Loch nach unten. Befestigungsringe durch die Öffnungen drehen.
3. Seilzüge (links und rechts) von hinten durch die Öffnungen führen bis sie neben dem Sitz aus der Öffnung ragen.
4. Seilzug durch die wandseitige Öffnung am Lenkpedal einfädeln. Hinten an der Rolle 180 Grad weiterführen.

5. Seilzug zwischen Lenkpedal und Fußstütze nach vorn führen und 180 Grad vor der Fußstütze bis nach unten weiterführen.
6. Am Ende der Steuerleiste befindet sich eine Öffnung. Den Seilzug hier durchführen. Ein Doppelknoten verhindert, dass das Seil wieder zurück durch die Öffnung rutscht.
7. Seilzüge in Richtung des Steuers mit einer Schlaufe in die Öffnungen der Halterungen einführen und mit dem kleinen Keil innerhalb der Halterung fixieren. Der Keil wird mit den vorgesehenen Stiften in der Haltung fixiert. Stifte unten auseinander biegen.
8. Das Ende des Seilzugs für das Steuerblatt mit einem Knoten versehen. Mit einem Feuerzeug den Knoten leicht anschmelzen und versiegeln. Das Seil in die Öffnung am Steuerblatt einsetzen.
9. Das andere Ende des Seilzugs vollständig durch die Öffnungen der Steuereinheit fädeln.
10. Das Steuerblatt in die Steuereinheit einsetzen. Die breitere Seite des Blattes zeigt dabei Richtung Kajak. Den Bolzen in der Führung dabei bis nach oben schieben.

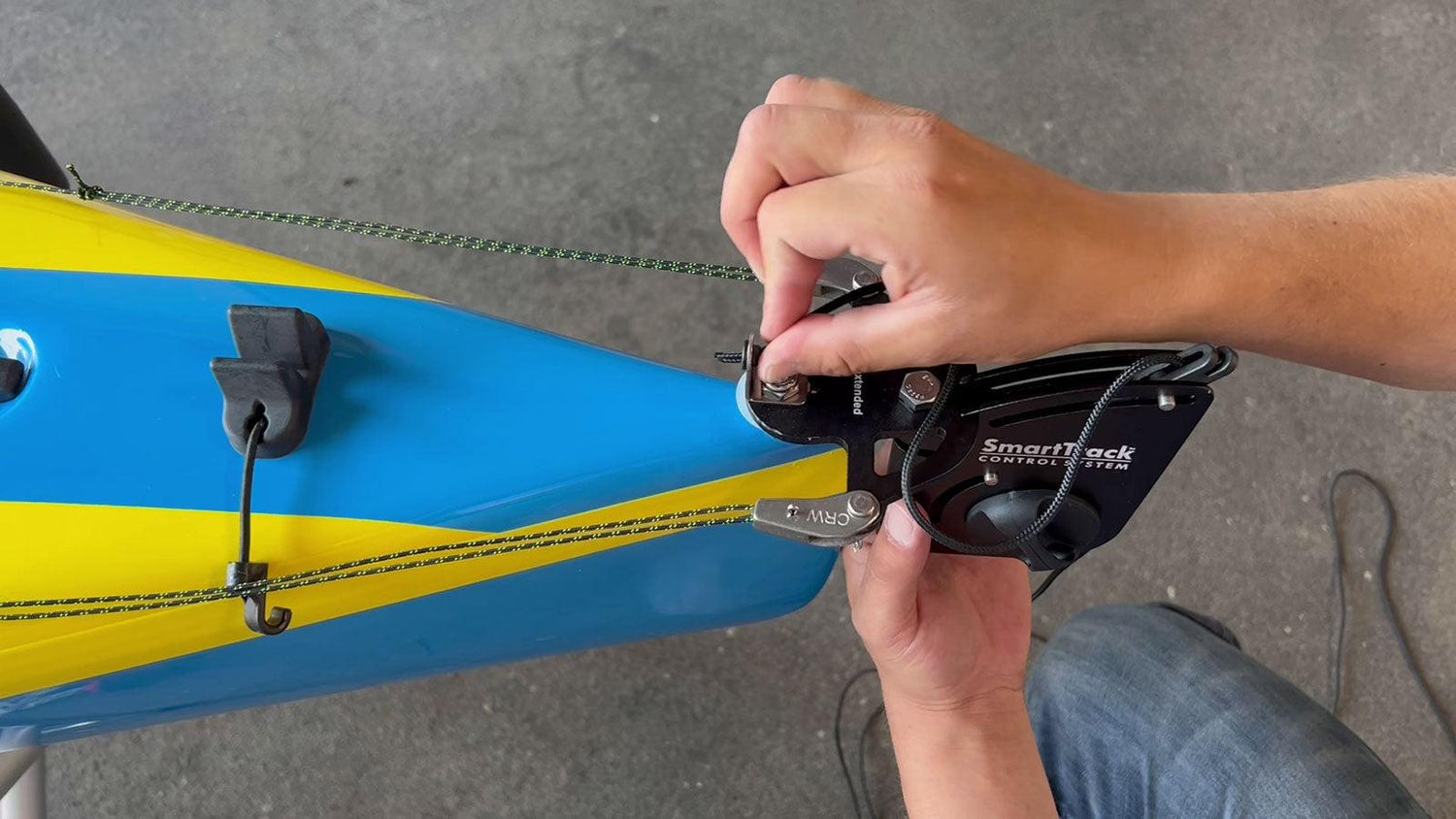

11. Während das Steuer nun ausklappt sichtbar ist wird der Halterungsbolzen auf der Seite mit den 6 Löchern durch die Öffnung geschoben. Mit einem Dreh nach rechts baut sich eine Spannung auf, die das Steuer in der ausklappten Haltung hält. Am Bolzen sind 2 Erhöhungen, die durch weiteren Druck in den Löchern der Steuereinheit Platz finden.
12. Die Metallklammer auf der anderen Seite der Einheit bis zum Ende durch den Bolzen stecken und umklappen. Damit ist das Steuerblatt in der ausklappten Position befestigt und klappt sich durch Zug am Steuerseil nach oben.
13. Steuerseil durch die Öffnungen im Deckfitting bis zum Sitz führen.
14. Seilklemme mit Kreppband am Kajak befestigen und mit einem Holzbohrer durch die Öffnungen und das Kajak bohren. Seilklemme mit Schrauben und Muttern befestigen.
15. Das Seil auf eine Länge kürzen, mit der das Steuer sich bequem bedienen lässt. Das Ende des Seils versiegeln und durch den Kugelgriff führen. Mit einem Knoten fixieren und die Kugel mit dem Stopfen verschließen.
